Marc软件的切片标量绘图样式会在结果模型与一个或多个平面的相交位置生成切片云图。借助该样式，能够帮助用户更好地查看模型内部的计算结果。
结果云图的两种切片形式
对于切割平面的方式，Marc软件提供了两种选项，分别是平移和旋转。若将模式设置为平移模式，则所有切面相互平行，且相邻切面的间距为指定值；若将模式设置为旋转模式，则所有切面会形成一个扇形，相邻切面之间的夹角为指定值。

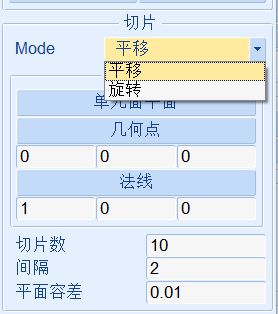

两种剖切形式
平移模式
平移输入模式用于生成一组相互平行的切面。初始平面由一个点和一个法向量共同定义。切面的数量由参数切面数决定。当该参数取值大于 1 时，后续的每一个切面都是由前一个切面沿法向量的正方向平移指定间距后得到的。
单元表面平面命令可通过点击模型表面的单元面来设定初始平面的点和法向量。执行该命令时，系统会将初始平面的点设定为所选单元面的中心，法向量设定为单元面的内向法向量，以确保后续生成的切面能够与模型相交。需要注意的是，若执行该命令时单元面未显示（例如切面绘图样式已处于激活状态），Mentat 软件会临时切换至实体模式绘图，以便用户选取单元面。完成单元面选取后，软件将恢复至原来的绘图样式。

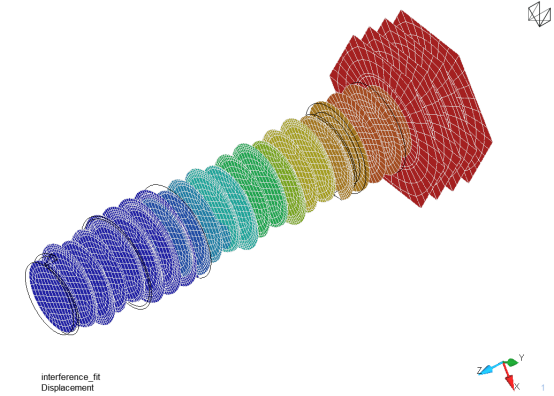

平移剖切平面
旋转模式
旋转输入模式用于生成一组呈扇形分布的切面。初始平面由旋转轴和一个点定义，且该点不能位于旋转轴上。而旋转轴的定义则需要一个点和一个方向向量。切面的数量由参数切面数决定。当该参数取值大于 1 时，后续的每一个切面都是由前一个切面绕旋转轴旋转指定角度（单位为度）后得到的。若将旋转方向选项设置为正向，切面将沿旋转轴的正方向旋转；若设置为反向，则切面沿旋转轴的反方向旋转。
两点定义命令可通过点击两个点来定义旋转轴。执行该命令时，系统会将旋转轴的点设定为第一个被点击的点，旋转轴的方向向量设定为从第一个点指向第二个点的向量。
单元表面中心命令可通过点击单元面来设定初始平面的点和旋转方向。执行该命令时，系统会将初始平面的点设定为所选单元面的中心，并将旋转方向设置为能让后续切面与模型相交的方向。需要注意的是，若执行该命令时单元面未显示（例如切面绘图样式已处于激活状态），Mentat 软件会临时切换至实体模式绘图，以便用户选取单元面。完成单元面选取后，软件将恢复至原来的切片标量图样式。

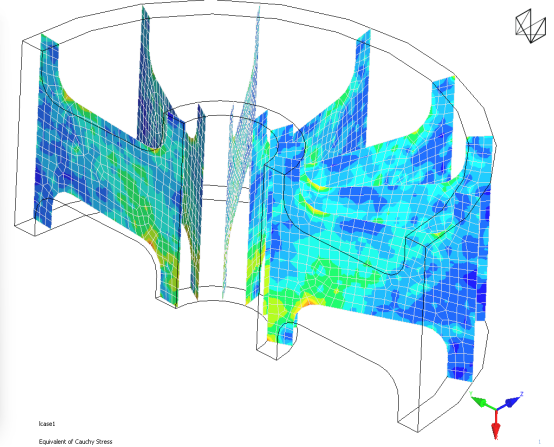

旋转剖切平面
平面容差
模型表面的单元会被特殊处理。对于一个表面单元，即便它没有被切面直接相交，但只要其任意一个表面完全处于某一切面的指定容差范围内，该表面仍会被视作切面的一部分，且相关计算结果会被绘制在这个表面上。该容差的取值由平面容差参数，以及网格内部节点到模型表面的最小距离共同计算得出。
