OptiStruct非线性:后屈曲问题丨仿真知识

来源: | 作者:佚名 | 发布时间: 2023-11-28 | 1041 次浏览 | 分享到:

实际上,非线性屈曲问题是几何非线性问题的一种主要类型。既然有后屈曲问题,那么是不是有前屈曲问题与之相对应?



没错!一般的,后屈曲分析通常指的是非线性屈曲,前屈曲分析指的是线性屈或者称为特征值屈曲分析;后屈曲分析主要是跟踪屈曲整个过程中的结构行为。我们以一个实例给大家讲解一下两种屈曲分析的区别。



OptiStruct非线性:后屈曲问题丨仿真知识

1 扁壳受力示意图



OptiStruct非线性:后屈曲问题丨仿真知识

2



以扁壳为例,如1两端固定的扁壳在顶端受集中力。在线性屈曲分析中,基于小变形假设,通过特征值分析,可得到屈曲载荷及屈曲形状,如2中的A点。



在非线性屈曲分析中,当载荷比较小时,分析结果同线性结果一致。当载荷逐步增大,变形逐步增加,结构响应呈现出非线性,力位移曲线开始偏离线性结果,在B点外载达到最大,之后变形继续变大,但是结构承受的外载变小,结构发生屈曲。从B点到C点,变形继续变大,但是结构承受的载荷继续变小。过了C点以后位移增加,结构承受的载荷开始增加,到D点达到之前载荷的极限点。从B点到D点的过程称为疾速跳过(snap through)。



为了解决这个问题,传统的非线性分析看来是不行了。因为屈曲分析中力位移曲线不再是凸面,采用传统的牛顿法求解非线性方程时,只能求解OB段,过了B点牛顿法就会发散。

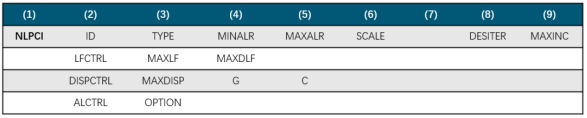

为此,在OptiStruct中,引入了弧长法能很好的解决这个问题。弧长法控制卡片为NLPCI,其定义见表1:



OptiStruct非线性:后屈曲问题丨仿真知识

1  NLPIC卡片



1)NLPCI卡片是NLPARM卡片的扩展,NLPCI卡片需和NLPARM卡片有相同的ID。



2)TYPE为约束方程类型,可以为CRIS/RIKS/MRIKS,分别表示Crisfield方法,RIKS方法及修正的RIKS方法。



3)SCALE为控制方程中载荷的贡献所占的比重,为大值时表示载荷控制,类似传统的牛顿法,不适用于非线性屈曲分析;为小值时表示位移控制;一般取1.0。



4) MINALR为最小弧长比例,MAXALR为最大弧长比例,DESITER为期望迭代次数,MAXDLF为允许的最大载荷增量因子。这四个参数联联合控制计算过程中的弧长。



5)MAXINC为允许的增量步数,默认值为100,当增量步达到100,即使载荷没有完全施加上,也停止计算。



6)MAXLF为最大载荷系数,比如模型中施加的载荷是100,MAXLF=2,实际计算中当载荷达到200或-200时将停止计算。



7)DISPCTRL续行中,当节点G的C向自由度位移达到MAXDISP时,停止计算。



8)ALCTRL续行中的OPTION可以为ON/AUTO,为ON时表示始终采用弧长法,为AUTO时OptiStruct根据需要打开或关闭弧长法,默认是始终采用弧长法。



9)在弧长法分析中NLADAPT卡片上的相关字段有不同的意义,NLADAPT, DIRECT, YES将关闭弧长法,DTMIN 和DTMAX 表示最小、最大弧长比例。弧长比例定义为当前弧长除以初始弧长。如果定义了DTMIN,当弧长比例小于DTMIN时,计算结束。如果定义了DTMAX,弧长比例将不超过DTMAX。



介绍完了OptiStruct中后屈曲分析用的弧长法控制卡片NLPCI,我们就以一个翼子板抗凹的案例来看下如何设置模型,及与一般非线性分析的区别。



OptiStruct非线性:后屈曲问题丨仿真知识

OptiStruct非线性:后屈曲问题丨仿真知识

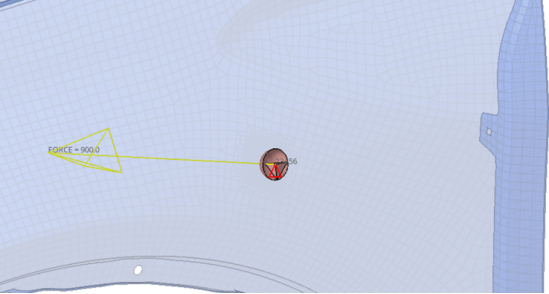

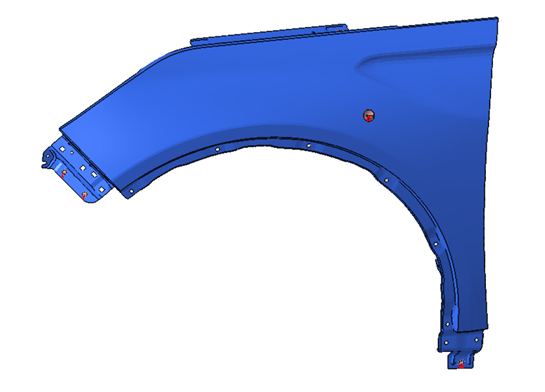

3 翼子板抗凹分析模型



翼子板安装点全约束,刚性压头中心位置施加900N的集中力。



1采用一般非线性分析

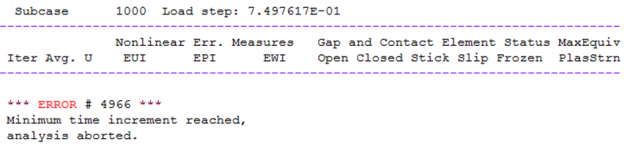

计算完成后,查看.out文件,可以看到模型计算到0.7497617不收敛退出,如图4。

OptiStruct非线性:后屈曲问题丨仿真知识

4 采用一般非线性分析不收敛信息



计算完成后,查看.out文件,可以看到模型计算到0.7497617不收敛退出,如4



2采用弧长法分析

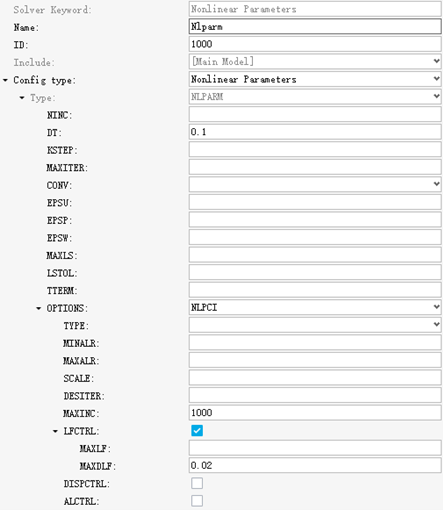

1、只需要在一般非线性分析的基础上,打开NLPARM卡片,激活NLPCI选项,设置最大载荷增量步为0.02,最大增量步数为1000,如5

OptiStruct非线性:后屈曲问题丨仿真知识

5 NLPCI卡片设置



2、添加MONITOR卡片,计算过程中监测加载点的位移。在Load Step选项中激活MONITOR,选择节点33000,监测1向位移,如图6。节点33000的1向位移将在.monitor文件中输出。

OptiStruct非线性:后屈曲问题丨仿真知识

6 监测节点位移

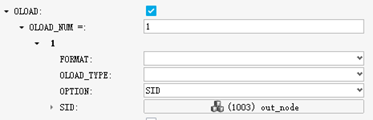

3、在Subcase Definition->Output->OLOAD,输出加载节点33000处的载荷,如图7。首先创捷一个节点集仅包含节点编号33000,然后在OLOAD中引用。

OptiStruct非线性:后屈曲问题丨仿真知识

7 输出加载点载荷

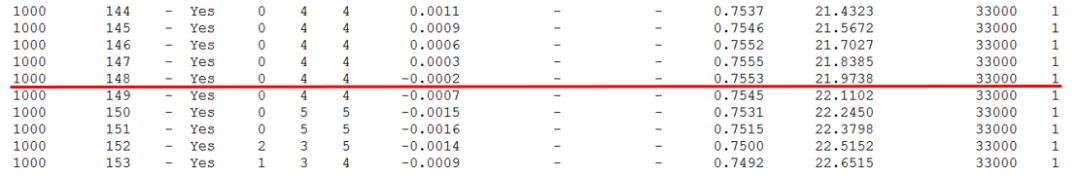

4、计算完成后,查看.monitor文件,可以看到监测节点33000的1向位移已输出,如图8。结合之前的一般非线性求解发散。而弧长法中,从0.7553开始增量步为负,意味着0.7553这个载荷点是屈曲点。



OptiStruct非线性:后屈曲问题丨仿真知识

8 监测节点位移输出



5、在HyperGraph中绘制载荷位移曲线。在HyperGraph中打开H3D文件,横轴选33000号节点的位移幅值,纵轴选33000号节点施加的力载荷,绘制力位移曲线。可以看到结构经过一次屈曲,最后载荷稳定上升,如图9。

OptiStruct非线性:后屈曲问题丨仿真知识

9 节点33000力位移曲线
