“删除曲线”是一个有用的工具，有助于提高您在NX™软件中绘制草图时的工作效率。
该视频通过两个实际的案例演示，介绍了如何将删除曲线功能集成到工作流程中。特别是，我们将向您展示如何从不同的“选择意图”设置中获益，以及如何使用“修复”选项采用新几何自动体替换已删除的曲线。
删除曲线命令

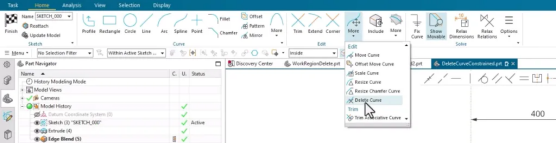

在NX中打开草图后，在命令栏的“编辑”选项中打开“更多”，即可找到“删除曲线”命令。
NX的智能“选择意图”功能的特征，可根据自定义设置和标准自动选择要删除的曲线。除了NX命令中通用的“选择过滤器”外，“删除曲线”还有四个特定的“选择意图”选项：
◎ 单条曲线
◎ 相连曲线
◎ 相切曲线
◎ 组中的曲线

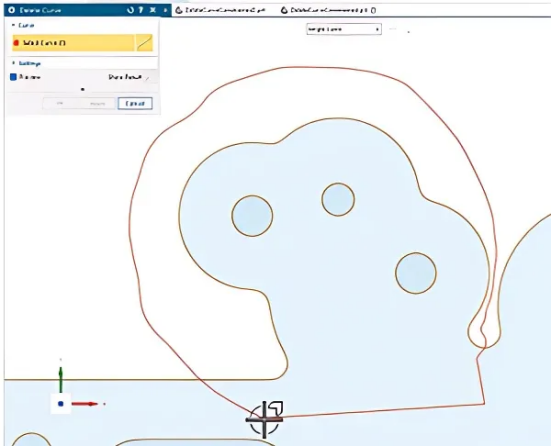

我们的视频展示了“单条曲线”和“相连曲线”选项的实际操作。“相连曲线”的示例特别强调了“选择意图”可以节省多少时间。

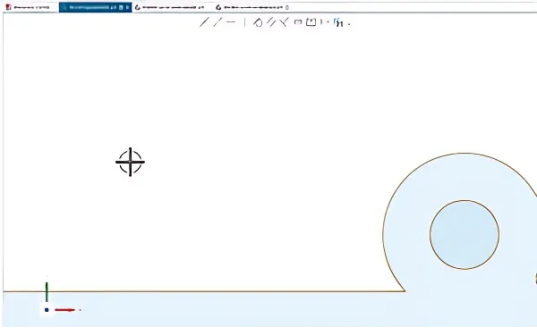

选定要删除的曲线后，您可以预先看到曲线被删除后的草图预览效果。点击应用，曲线就被删除了。
这很简单——但接下来才是真正的巧妙之处。
修复选项

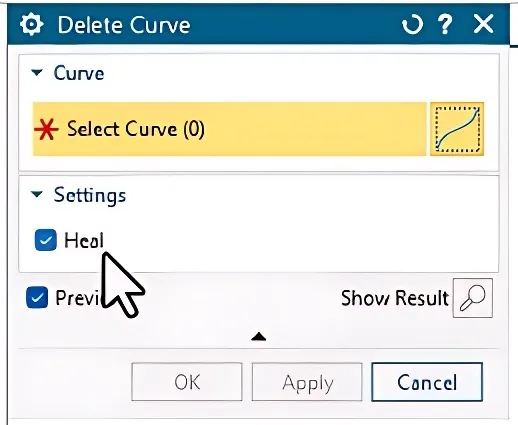

如果在“删除曲线”命令的设置中选择“修复”选项，它不仅会删除所选曲线，还会自动用新几何体替换它们。
与标准删除一样，如果选中该选项，还可以预览删除后的效果。

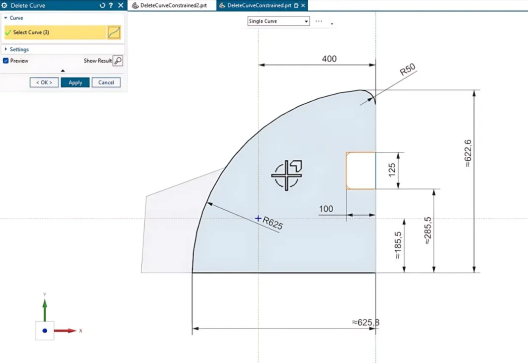

现在，我们来看看到“修复”选项功能的实际操作。我们选择以橙色突出显示要进行删除的曲线，蓝线是删除曲线命令将如何自动“修复”设计的预览。
组合选择选项
视频的最后部分将展示如何高效地将“删除曲线”自身的“选择意图”选项与NX的其他选择工具结合。
将“删除曲线”设置为“单条曲线”后，我们即可使用“套索选择”工具选择设计中突出的球形元素的所有曲线。
删除曲线命令允许我们一次性删除所有这些曲线，这样我们就可以从这里……
到这里…
只需要一个命令即可。试想一下，这比我们手动选择和删除所有的这些曲线，然后再自己创建新几何体节省了多少时间。
