自动重建曲面边界WORKNC

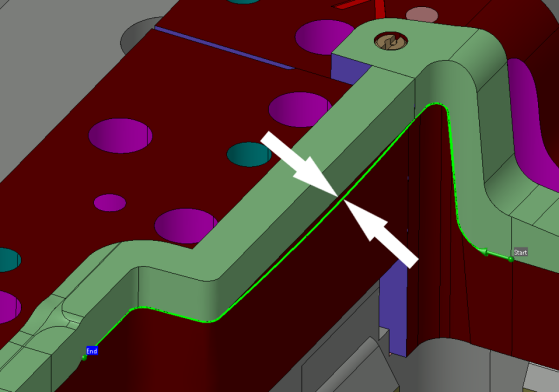

在编程过程中经常会碰到一些不理想的边界，从曲面边界创建曲线集时，曲线不会按预期跟随曲面边缘，偏离了它预期所在的预期边缘，如下图。会直接影响刀路的正确性，从而导致加工错误。传统边界和2D加工曲线采用手工绘制，这样给编程人员带来工作时间上的浪费。如果绘制出现偏差，很有可能导致加工产品过切报废。这时我们需要用到边界功能，来自动优化重建曲面边界，就不需要再返回到设计部门重新纠正实体模型，从而能够节省部门之间大量的协作工作，提高工作效率节约时间成本。
海克斯康工业软件WORKNC是最接近于“一键”编程的系统，具有多种自动刀具路径类型，满足您的各种需求：如粗加工、精加工、优化加工、清根加工、外形轮廓加工、曲线加工及钻孔等。有了WORKNC，您在生成刀具轨迹时不必再凭推断行事，因为这是自动完成的。只需输入几个基本参数，您即可开始工作，其他任务由自动CAM软件完成。对于这种不理想的边界情况，WORKNC可以直接从独立的2D实体或从3D模型中提取的曲线，使编程速度更快，许多2D功能可以直接通过实体来完成工作而不需要提取实体上的曲线，对一些不理想的边界自动优化，自动重建曲面边界，以便更好的创建曲线，简单易用，提高生产力。接下来我们将具体展示如何在WORKNC中实现这个功能，欢迎各位粉丝来电来函咨询。

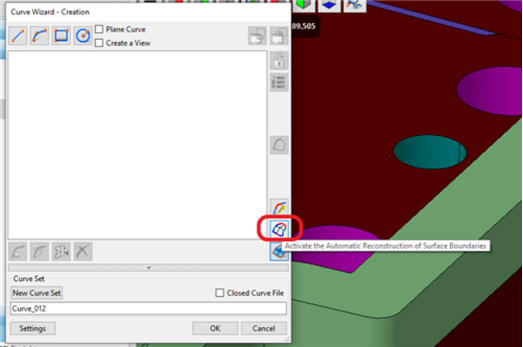

01在“曲线向导”打开的情况下，选择“曲面边界的自动重建”选项：

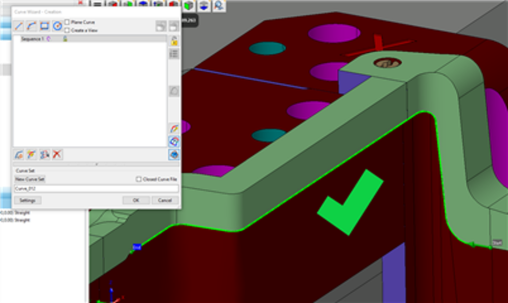

02现在像以前一样选择曲面边界，但这次曲线应按预期紧跟曲面边缘：
03没有必要总是单击边界，单击与其相邻的曲面通常足以选择正确的边。
