模具产品涉及的工艺多且杂，从模具的设计、制造、注塑机打件到最后生产出产品，涉及到许多机构运动，例如滑块运动、斜顶运动、内抽弹板、油缸、开合前后模、注塑机顶出等等，其中以产品倒扣的结构脱模最为复杂。完成一个脱模动作，涉及众多结构，非常容易出现零件干涉失误，从而导致产品报废，直接延长了企业产品开发周期，延期产品市场投放，给企业带来巨大的损失。
海克斯康工业软件VISI是一款专业的模具设计软件。可以满足产品的开模前期分析，完成模具各个零件的设计，也可以为我们设计好的模具结构进行简单直观的分析。例如，可以分析结构的运动轨迹是否符合预设，对于复杂的结构可以简单清晰的显示行程，还可以分析结构运动过程中是否存在干涉。接下来我们通过一个直观的例子来展现VISI的这个功能。
01产品分析

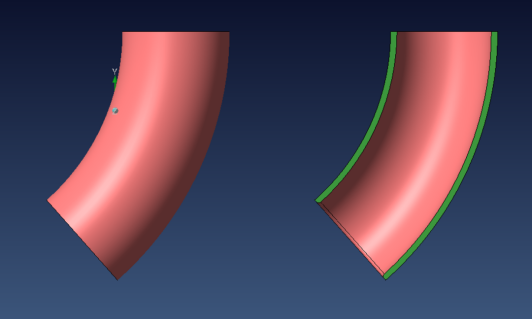

下图产品为弯曲的圆管形状。无论怎么摆放角度，产品都会存在倒扣位置。必须使用倒扣脱模结构，才能够对此产品完成脱模。
从图示中可知产品为弯曲状，采用简单的平面直线和空间直线滑块、斜顶等常规的结构无法完成产品脱模，这里采用新型的圆弧脱模路线完成此产品的脱模。
02脱模结构设计

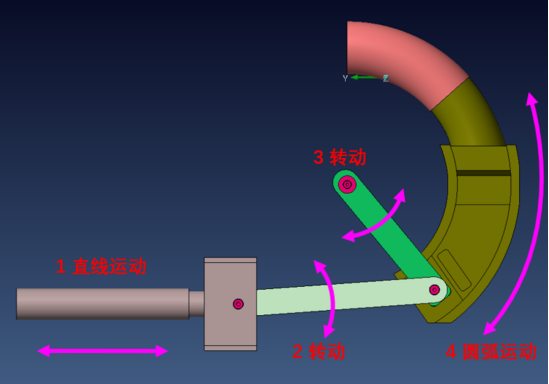

如下图，我们对弯管采取圆弧运动脱模机构。分别由1油缸提供直线运动动力，2和3转动杆提供方向的牵引力，来完成4脱模机构本体的圆弧运动，从而保证产品的顺利脱模。
03运动结构的检查和运动行程的分析
这里采用VISI软件的运动模拟，来检查结构的运动是否按照预设的轨迹运动的。
硬性组的设置
将参与结构运动过程中涉及到的零件，通过VISI软件设置为运动模拟的硬性组，请看视频中操作起来非常的简单。
硬性组约束的设置
将涉及运动的零件设置相应的关系，转动的设置为同心，滑动的有重合关系的设置为重合，有平行关系的设置为平行。这里最原始的参考是硬性组安装的零件外形，请看视频中操作起来很方便。
运动模拟
为运动的动力源提供一个运动方向和行程，这里是油缸作为动力源。可以通过设置不同的油缸行程，来清楚显示倒扣是否顺利脱出，从而避免行程不够导致的模具设计失误等损失。下面的视频中可看出油缸运动120结构就完全脱出了产品。
04碰撞检测
使用VISI软件的运动模拟-碰撞检测的功能，来检查脱模运动过程中可能发生干涉情况，VISI会自动通过加亮显示来呈现脱模过程中出现的干涉位置，提前预防零件干涉失误的情况。
