又到新一期工具箱发布的时候啦，前三期HyperWorks工具箱给用户带来了30个小工具，受到用户的广泛好评。如前期预告，本期，也就是HyperWorks工具箱v0.4版，将为大家带来复合材料建模方面的小工具。
在复合材料建模工具箱中，为大家带来了复合材料铺层镜像，蜂窝结构实体化，工字型及L型层合板实体化等10个在复合材料建模及优化过程中常用且复杂的小工具，希望能够帮助大家进一步提升复合材料建模效率。
我们会将本期发布的所有工具箱与前几期整合到一起，用户只需要加载一次，所有工具箱都会出现在软件界面里。下面我们快来看看本期的10个小工具吧~

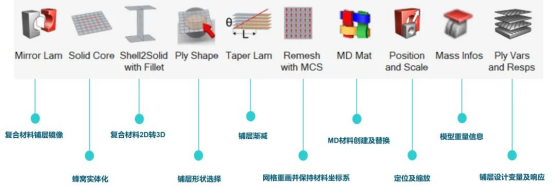

Toolbox v0.4包含以下10个小工具
工具一
Mirror Lam – 铺层信息镜像
l 将模型中的复合材料零件镜像
l 支持坐标系或THETA定义方式
l 支持材料坐标系镜像
l 支持铺层信息（形状、角度及材料等）镜像
工具二
Solid Core – 蜂窝实体化
l 对蜂窝结构中的蜂窝实体化
l 自动创建蜂窝实体及蜂窝上下层合板
l 支持材料坐标系转换
l 支持材料模型转换
l 支持Gap填充
工具三
Shell2Solid with Fillet – 复合材料倒角实体化
l 对层合板复杂倒角区域实体化
l 支持工字型及L型倒角
l 支持实体单元材料坐标系转换
l 支持材料模型转换
l 支持Gap填充
工具四
Ply Shape – 铺层形状选择工具
l 自动创建单元Set集
l 多种方式选择铺层形状
l 支持矩形，圆柱形，平面及任意形状
l 支持形状预览
l 支持形状编辑
工具五
Taper Lam – 铺层渐减
l 对层合板边缘逐渐缩减铺层大小
l 支持铺层边界选择
l 支持角度及宽度输入
l 支持正向及反向缩减
工具六
Remesh With MCS – 网格重新划分并保持材料坐标系
l 重新划分网格，并保持原始材料坐标系不变
l 支持网格尺寸输入
l 自动映射材料坐标系
工具七
MD Mat – MD 材料创建及替换
l 创建多尺度材料模型，并替换指定材料
l 自动创建多尺度材料模型
l 支持方向张量
l 支持对指定材料进行替换
l 支持OptiStruct，Radioss，Abaqus
工具八
Position and Scale – 定位及缩放
l 对零件进行缩放定位
l 支持3点定位
l 支持自动缩放
l 支持缩放大小输入
工具九
Mass Infos – 材料重量信息
l 计算模型中各种材料信息
l 支持各种材料重量计算
l 支持各种材料百分比计算
l 支持导出信息到csv文件
工具十
Ply Vars and Resps – 铺层设计变量及响应
l 自动创建铺层设计变量及响应
l 支持铺层选择及全部
l 支持铺层变量初值及上下限修改
l 支持复合材料应力响应，应变响应，失效准则响应
本期的复合材料工具箱就讲到这里。再次温馨提示，如果要使用这些小工具，请至少安装2023版本。
