WRAP电磁环境仿真分析及频谱规划管理

优势

瑞谱软件(WRAP)是一个完整的频谱管理系统，拥有与地理处理系统配合工作的集成功能模块，同时可与现有的地理信息系统和数据库(台站数据库、设备数据库、天线数据库、频率数据库、监测数据库)相互兼容，能够满足全频段的电磁环境仿真及频谱规划与管理的使用目的;可满足 5G 无线电、雷达通信系统的频率规划及仿真计算。

瑞谱软件特有的数据库结构使其具有良好的二次开发特性，可提供具有强大扩展功能的 WRAP Socket API接口，为各种不同平台提供数据共享。WRAP Socket API可隐藏软件原有的操作界面，为用户提供建立在软件计算核心代码层上的开放式接口，可以通过这个接口向软件发送命令，并得到需要的结果并用于绘制，从而实现程序间的直接通信与数据共享。

传播模型

全频段多种传播计算方法，国际电联建议书模型/经验统计模型/结合台站数据与地理信息系统进行电波传播计算。支持 10kHz 至 3OOGHz 频段的电波传播计算。

1)集成多种电波传播模型国际电联建议书模型

b)经验统计模型

c)全频段模块 ITU-R P.368(10 kHzto 30 MHz)和 P.2001-1(30 MHzto 50 GHz)

2)结合台站数据与地理信息系统进行电波传播计算

3)支持 10kHz 至 300GHz 频段的电波传播计算

4)软件自动选择电波传播模型，也支持手动选择

• ITU-R P.526-6(考虑详细地形资料)·ITU-R P.452-9(考虑详细地形资料)ITU-R P.370-7,ITU-R P.1546-4(考虑详细地形资料)

• ITU-R P.619-1

• ITU-R P.1147(中波电离层散射模型)

• ITU-R P.617(超视距电离层散射模型)

• Free-space

• Longley-Rice

• ITU-R P.2108-1: 更新地物损耗模型

• ITU-R P.530-V18: 射频链路

• ITU-R P1409:高空平台台站和平流层其他高空台站的预测模型COST-231 -Walfish-lkegami SUl-WiMAXITU-R P368(10kHz to 30MHz)和 P.2001-1(30MHz to50 GHz)(考虑详细地形资料，多种算法)

卫星通信模型：

•ITU-R P.676-2(考虑地面传播)

•ITU-R P.618-6(考虑空间)

短波天波模型：

•VOACAP/ICEPAC/REC533(点对点)

•VOAAREA/ICEAREA/RECAREA(点对面)

广播电视系统：广播、电视广播、单频网规划、无线电协调

民用航空领域：台站覆盖、航路航线的覆盖计、干扰排查、台站选址、干扰协调等

国防领域：短波通信系统、甚高频/超高频通信系统、雷达系统、导航系统、电子对抗系统、微波链路系统等

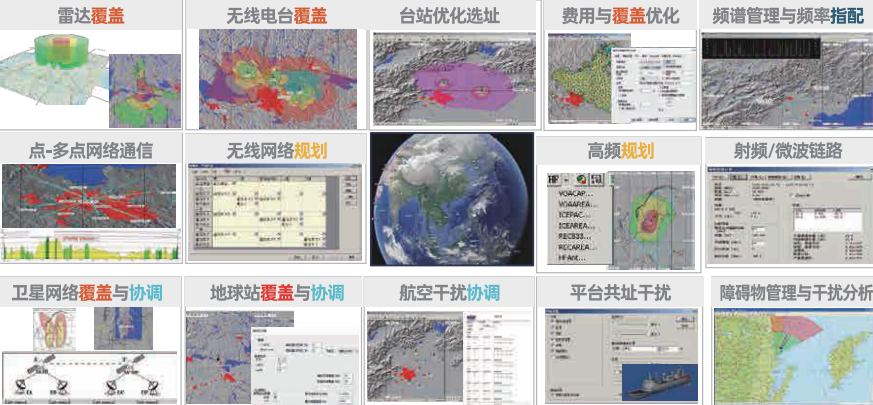

典型应用
