HyperView CAE结果可视化与报告

产品亮点

• 用于FEA、CFD和MBD仿真数据的完整可视化环境

• 多页面、多窗口的后处理

• 有效评估各种仿真结果的报告模板

• 复合材料结果的全面后处理能力

• 支持大多数CAE求解器格式

• NVH、航空、安全性、CFD和制造工艺的特定工具箱

• 结果比较和与试验数据的相关性

优势

• 直接链接到Altair HyperView Player，便于Web交流和合作。

• 基于用户自定义准则查询模型。

自动生成报告

• 自动建立对话：自动生成并执行标准绘图和表格，也能利用“报告：覆盖”选项快速比较结果和进行相关性研究。

• 一步生成报告：输出HyperView会话报告到HTML或者PowerPoint，包括文本、图像、AVI和H3D文件。

可拓展用户界面

• Templex 编程：创建用户自定义曲线数学函数，用注释和标签及参数化的任何文本文件，进行数据分析和曲线统计。

• 定制下拉菜单：开发用户自定义菜单，为报告、图形宏命令、自定义向导提供便捷入口。

• Tcl编程层：通过可编程的 Tcl/Tk命令层自动编程。

• 定制导入导出模板：为读写XY图形数据自定义导入导出模板

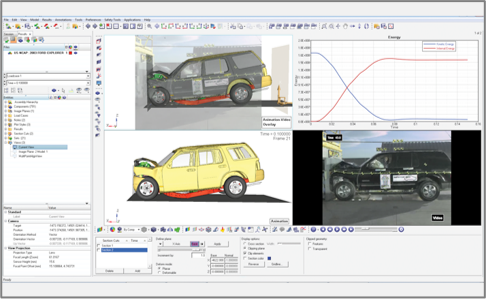

HyperView提供了一系列完整的动画、数据图形、数字视频功能。用户可以在同一个环境下很容易地同时同步、比较和查看有限元分析结果、多体系统结果、XY图形（模拟和实验数据）和数字视频资料。

为了帮助结果比较和相关性分析，HyperView提供面向用户的图像和视频平面，用于结合实验结果和仿真结果。

HyperView也支持

• 爆炸图

• 等值曲面

• 部件和组件跟踪

• 交互式的切割平面

• 图形注释

• 面向用户的图像和视频

• 3D立体视图

• 自由体的图解与结果绘制

• 对称

HyperView可以直接读取多种主流的CAE求解器格式的结果文件，为动画和绘制CAE模拟结果提供一个灵活的、一致性的高性能环境。通过用户自定义结果转换器，它可以支持额外的求解器格式。定义的结果转化器，需将结果转化为Altair H3D压缩二进制格式。

Altair HyperWorks™也提供两个转换器，HvTrans和HgTrans—可以处理任意类型的工程数据。HvTrans允许你提取、转换和压缩CAE结果，同时HgTrans能让你通过从嵌入式数学函数库来创建自定义数学表达式转化、压缩、处理数据文件。

支持的求解器包括：
