CST 电磁仿真软件

CST Studio Suite（CST 工作室套装）是—款业界领先的高性能三维电磁分析软件包，用于设计，分析和优化电磁（EM）组件和系统。
覆盖电磁全频段应用的多个电磁场求解器包含在 CST Studio Suite 的单个用户界面中。求解器可以耦合以执行混合仿真，使工程师能够灵活地以高效和直接的方式分析由多个组件组成的整个系统。与其他SIMULIA 产品的协同设计允许将 EM 仿真集成到设计流程中，并从最早阶段开始推动开发过程。
EM 分析的常见主题包括天线和滤波器的性能和效率，电磁兼容性和干扰（EMC / EMI），人体暴露于EM 场，电机和发电机中的机电效应以及大功率中的热效应设备。
CST Studio Suite 用于世界领先的技术和工程公司。它提供了可观的产品对市场优势，有利于缩短开发周期并降低成本。模拟可以使用虚拟原型。可以优化设备性能，在设计过程的早期识别和减轻潜在的合规性问题，可以减少所需的物理原型数量，并最大限度地降低测试失败和召回的风险。

核心优势
电磁仿真
• 从静场到高频到光波
• 适用于电机、电路板、电缆线束和滤波器等应用的专用求解器
• 耦合仿真：系统级，混合求解，多物理场，电磁场/ 电路协同仿真
建模
• —体化全参数化设计环境
• 导入 / 导出各种 CAD 和 EDA 文件
• 应用广泛的复杂材料模型
分析
• 强大的后处理和可视化工具
• 内置优化器
高性能计算
• 工作站：多核并行，GPU 和硬件加速
• 集群：分布式计算和 MPI 并行
3DEXPERIENCE R2019x 平台上的电磁学分析师角色
• 设置协作空间，添加人员，每个人都在同—组数据 上工作 ; 它可以在您工作时进行同步和版本控制
• 模型，网格，场景和结果的轻量级可视化 ; 帮助决策者体验结果并减少生成报告的时间
• 直接访问几何体
• 基于 Web 的门户，可从任何地方提交和监控 CST Studio Suite 作业
• 基于 3DEXPERIENCE 以”连接"模式运行 CST Studio Suite
• 协作，可视化，版本控制和知识捕获的功能
• 支持所有 CST Studio Suite 功能，包括继续开放以运行任何自定义插件或脚本
• 从 3DEXPERIENCE 配 置 ， 提 交 和 监 控 CST Studio Suite 求解器

CST电磁仿真软件
CST电磁仿真软件

CST 设计环境

建模

CST Studio Suite 提供功能强大且完全参数化的 CAD 界面，用于构建和编辑仿真模型。导入和导出工具意味着模型可以从各种 CAD 和电子设计自动化（EDA） 软件导入。SOLIDWORKS 的完全参数化双向链接意味着可以将 CST Studio Suite 中的设计更改直接导入

SOLIDWORKS 项目，反之亦然。

材料

适用于广泛的应用领域，例如磁场，光子学和生物物理学，以及由于复杂的非线性材料特性而产生特征性电磁效应。CST Studio Suite 包含多种材料模型，可以模拟大量现象，包括等离子体和光子效应，铁磁性， 二次电子发射和生物加热。


人体模型

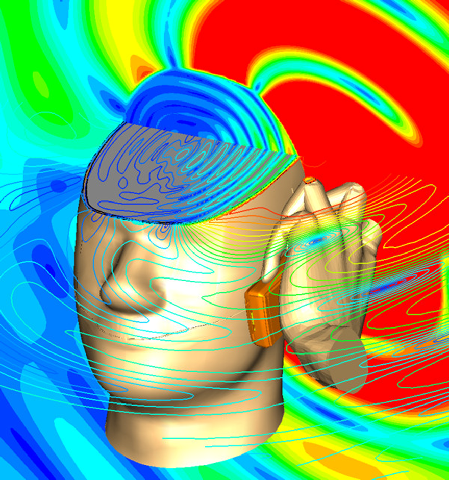

人体与电磁场的相互作用是许多设备的关键设计考虑因素，同时告知产品性能和安全性 - 尤其是在医疗保健和生命科学领域。CST Studio Suite 包括基于体素和基于 CAD 的人体模型，具有详细的内部结构和逼真的电磁和热特性，使得可以在电磁仿真中考虑人体。



网格

准确的网格划分是模拟过程的重要组成部分。CST Studio Suite 提供快速，自动的网格划分，网格细化和自动调整，以提高模型关键部分的网格质量。CST Studio Suite 使用的专有完美边界近似（PBA）® 保留了与传统楼梯网格相关的速度优势，即使对于具有数十亿个网格单元的模型，也允许精确建模曲线结构和复杂 CAD 数据。


综合

CST Studio Suite 提供— 系列综合工具， 用于自动构建潜在设计模型。其中包括用于平面滤波器的 Filter Designer 2D， 用于交叉耦合腔滤波器的Filter Designer 3D 和用于天线阵列的阵列向导。此外，该软件还提供了用于天线设计的 SIMULIA 电磁工具 Antenna Magus 和用于波导设计的 FEST3D 的链接
